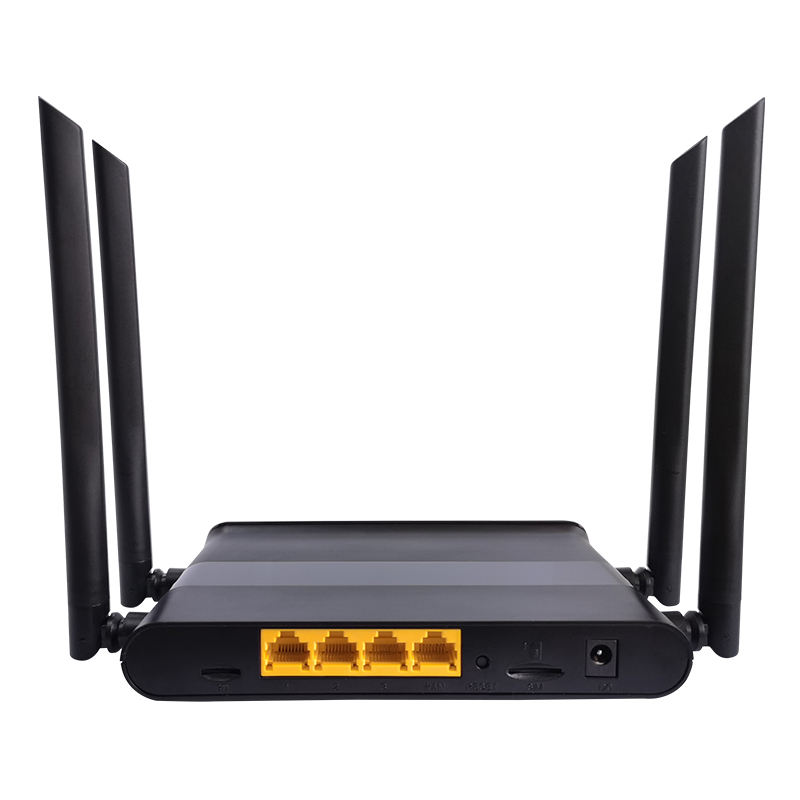

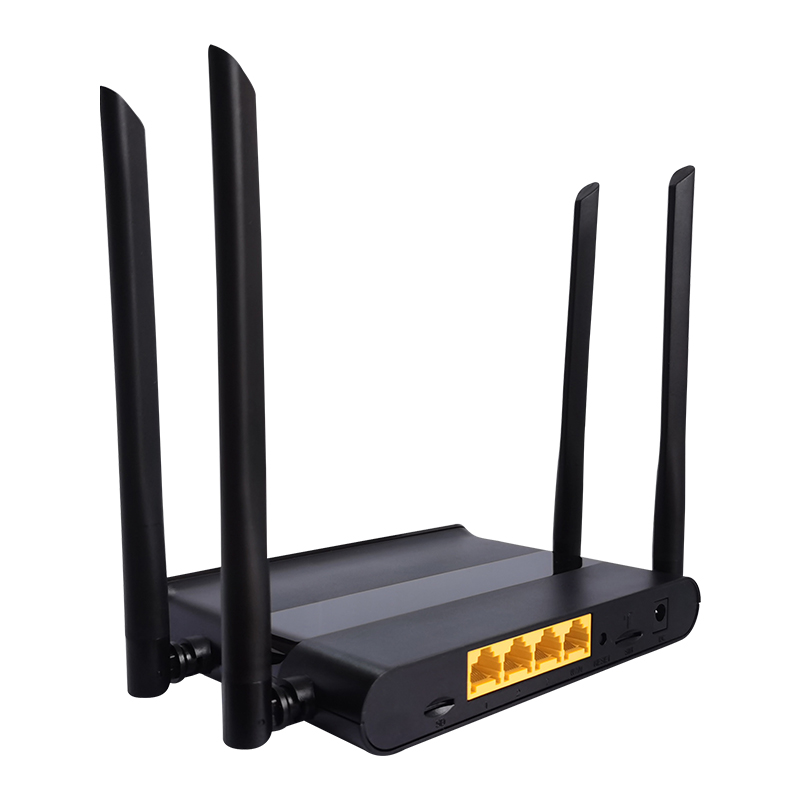

双频4G路由器：WE5927AC-A
WE5927AC是一款定位于家用的4G 路由产品，通过4G移动通信拨号或100Mbps WAN口拨号访问互联网，再通过无线WiFi 5及100Mbps 有线局域网分享互联网网络。
相关标准规范:
l USB2.0总线标准
l SIM/USIM接口标准
l IEEE802.11n/g/b/a/ac
l IEEE802.3/802.3u
l Mini PCI Express Card Electro mechanical Specification Revision
1.0-2003
|
网口 |
WAN口 1个，100Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u |
|
LAN口 3个，100Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u |
|
|
SIM卡接口 |
自弹式SIM卡接口 1个，支持SIM/USIM |
|
TF卡接口 |
标准TF卡接口 1个 |
|
电源接口 |
DC5.0*2.1MM接口 |
|
按键 |
复位按键 1个 |
|
天线 |
全向5dbi 2.4G 外置天线2根 |
|
全向5dbi 5.8G 外置天线2根 |
|
|
全向3dbi 4G FPC 内置天线2根 |
|
|
4G模块接口 |
内置LCC 4G贴片模块接口/PCIE模块接口(二选一)，支持USB2.0总线 |
|
WAN LED |
接上网口常亮，有数据通信时闪烁,网口自带LED |
|
LAN1 LED |
接上网口常亮，有数据通信时闪烁,网口自带LED |
|
LAN2 LED |
接上网口常亮，有数据通信时闪烁,网口自带LED |
|
LAN3 LED |
接上网口常亮，有数据通信时闪烁,网口自带LED |
|
5.8G WIFI LED |
开启5.8G WIFI功能时常亮，有数据通信时闪烁，未开启5.8G WIFI或5.8G WIFI功能故障时不亮 |
|
2.4G WIFI LED |
开启2.4G WIFI功能时常亮，有数据通信时闪烁，未开启2.4G WIFI或2.4G WIFI功能故障时不亮 |
|
电源 LED |
接通电源时常亮，电源故障或未接入电源时不亮 |
|
4G LED灯
|
识别到4G模块并工作正常时，LED灯常亮，4G模块故障时不亮 |
|
处理器 |
MT7628AN MIPS24KEc构架CPU，主频高达580MHZ |
|
2.4G WIFI芯片 |
MT7628AN集成2.4G WIFI功能 IEEE 802.11n/g/b,最高速率300Mbps |
|
5.8G WIFI芯片 |
独立WIFI芯片MT7612EN IEEE 802.11a/ac,最高速率867Mbps |
|
内存 |
DDR2 64MB |
|
闪存 |
Nor Flash 8MB |
|
不支持NAND Flash |
本硬件产品设计了硬件看门狗功能，硬件看门狗上电后会自动开机，并检测路由系统输出的1秒钟跳变一次的心跳电平，如果路由系统自身故障（如死机），也自然无法再输出心跳电平，此时硬件看门狗如果120秒内一直未检测到心跳电平，就会自己关机15秒再重启整个系统。
路由系统可以独立控制4G模块的供电电源,当路由系统检测到4G模块拨号故障时,会自动给出现故障的4G模块掉电,再得新上电,使4G模块重新启动.
|
硬件看门狗具体功能 |
|
|
系统故障 |
4G模块拨号故障 |
|
重启整个系统 |
只重启4G模块 |
本产品内置了LCC贴片模块/MiniPCIE模块接口（二选一），可用于扩展4G移动通信功能，内置的LCC模块/PCIE接口支持USB 2.0总线。选用不同型号的4G模块可以支持不同的国家的4G频段，具体详细4G功能请与智博通客服沟通，并参考4G模块规格书确定。
本产品模块采用专为loT和M2M应用而设计的Quectel EC200T 系列LTE Cat 4模块.支持最大下行速率 150 Mbps 和最大上行速率 50 Mbps，同时在封装上兼容移远通信多网络制式 LTE Standard EC2x（EC25、EC21 和 EC20 R2.1）系列模块以及UMTS/HSPA+ UC200T系列模块，实现了 3G 网络与 4G 网络之间的无缝切换。
5.1.1 支持频段
EC200T 系列包含 EC200T-CN、EC200T-EU 和 EC200T-AU三个型号，满足不同国家和地区的频段覆盖。
|
频段信息 |
EC200T-CN(中国/印度) |
|
LTE-FDD: |
B1/B3/B5/B8 |
|
LTE-TDD: |
B34/B38/B39/B40/B41 |
|
WCDMA: |
B1/B5/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200T-EU(欧洲) |
|
LTE-FDD: |
B1/B3/B7/B8/B20/B28 |
|
LTE-TDD: |
B38/B40/B41 |
|
WCDMA: |
B1/B8 |
|
GSM/EDGE: |
B3/B8 |
|
频段信息 |
EC200T-AU(拉丁美洲/澳大利亚/新西兰) |
|
LTE-FDD: |
B1/B2/B3/B4/B5/B7/B8/B28/B66 |
|
LTE-TDD: |
B40 |
|
WCDMA: |
B1/B2/B4/B5/B8 |
|
GSM/EDGE: |
B2/B3/B5/B8 |
5.1.2 速率(EC200T-CN/EU/AU)
|
Data Rates(Max) |
LTE-FDD |
LTE-TDD |
DC-HSPA+ |
WCDMA |
EDGE |
GPRS |
|
Downlink: |
150Mbps |
130Mbps |
21Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
|
Uplink: |
50Mbps |
30Mbps |
5.76Mbps |
384Kbps |
236.8Kbps |
85.6Kbps |
5.1.3 认证
|
|
EC200T-CN |
EC200T-EU |
EC200T-AU |
|
运营商认证 |
中国：电信/移动入库 |
/ |
/ |
|
强制认证 |
中国：SRRC/NAL/CCC |
澳大利亚：RCM |
美国：FCC |
|
欧洲：CE |
|||
|
澳大利亚：RCM |
|||
|
新西兰：RCM |
新西兰：RCM |
||
|
巴西：Anatel |
|||
|
其他认证 |
RoHS/WHQL |
RoHS/WHQL |
RoHS/WHQL |
5.1.4 其他特性
ü (U)SIM卡检测(可选)
供电电压：3.4~4.5V ,典型3.8V
工作温度：-35~+75℃
兼容IEEE 802.11 b/g/n，支持IEEE 802.11 d/h/k；支持20MHz, 40MHz,采用2T2R MIMO 天线技术，最高连接速率高达300Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
11 Mbps CCK |
-86 |
-87.5 |
-89 |
dBm |
|
54 Mbps OFDM |
-70 |
-72 |
-74 |
dBm |
|
|
BW=20MHz MCS 7 |
-68 |
-70 |
-72 |
dBm |
|
|
BW=40MHz MCS 7 |
-66 |
-68 |
-70 |
dBm |
|
|
发射功率 |
11 Mbps CCK |
19 |
18 |
17 |
dBm |
|
54 Mbps OFDM |
17 |
16 |
15 |
dBm |
|
|
BW=20MHz MCS 7 |
17 |
16 |
15 |
dBm |
|
|
BW=40MHz MCS 7 |
16 |
15 |
14 |
dBm |
兼容IEEE 802.11 a/ac，支持IEEE 802.11 d/e/h/i/k/r/w；支持20MHz, 40MHz, 80MHz,采用2T2R MIMO 天线技术，最高连接速率高达867Mbps。以下是5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
5825 |
|
5180 |
MHz |
|
接收灵敏度 |
54 Mbps OFDM |
-70 |
-72 |
-74 |
dBm |
|
BW=20MHz MCS 7 |
-68 |
-70 |
-72 |
dBm |
|
|
BW=40MHz MCS 7 |
-66 |
-68 |
-70 |
dBm |
|
|
BW=80MHz MCS 9 |
-58 |
-59 |
-60 |
dBm |
|
|
发射功率 |
54 Mbps OFDM |
16 |
15 |
14 |
dBm |
|
BW=20MHz MCS 7 |
15 |
14 |
13 |
dBm |
|
|
BW=40MHz MCS 7 |
14 |
13 |
12 |
dBm |
|
|
BW=80MHz MCS 9 |
14 |
13 |
12 |
dBm |
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
6 |
12 |
14 |
V |
|
绝对工作电压 |
T A = 25°C |
5.5 |
|
16 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.4 |
0.6 |
1 |
A |
请使用ZBT标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
|
重量（KG） |
TBD |
|
|
外壳尺寸 |
L*W*H=168.61*129.02*17.94mm |
|
|
配色 |
黑色 |
|
|
配件 |
电源适配器 |
12V/1A 1PCS |
|
说明书 |
1PCS |
|
|
合格证 |
1PCS |
|
|
网线 |
1PCS |
|
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
|
默认IP |
192.168.1.1 |
|
用户名/密码 |
root/admin |
|
2.4G SSID |
WIFI-XXXXXX (X为MAC地址后6位)，默认无密码 |
|
5.8G SSID |
WIFI-5G-XXXXXX (X为MAC地址后6位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用MT7628AN方案，MIPS24KEc构架CPU，主频高达580MHZ
主芯片集成基带2.4G WIFI速率高达300Mbps，5.8G采用独立WIFI芯片MT7612E速率高达867Mbps
搭配64MB DDR2 与8MB Nor Flash
1WAN、3LAN全100M自适应网口,支持自动翻转（Auto MDI/MDIX）
支持“一键刷机模式”，即长按复位按键开机可进入拯救刷机模式
内置LCC贴片模块/Mini-PCIE标准接口(二选一)，可用于接4G移动通信模块
外置标准 SIM卡(大卡)接口，支持SIM/USIM卡
外置高增益全向天线，无线信号360度无死角
本产品支持硬件看门狗功能，路由系统故障时会自动重启设备
