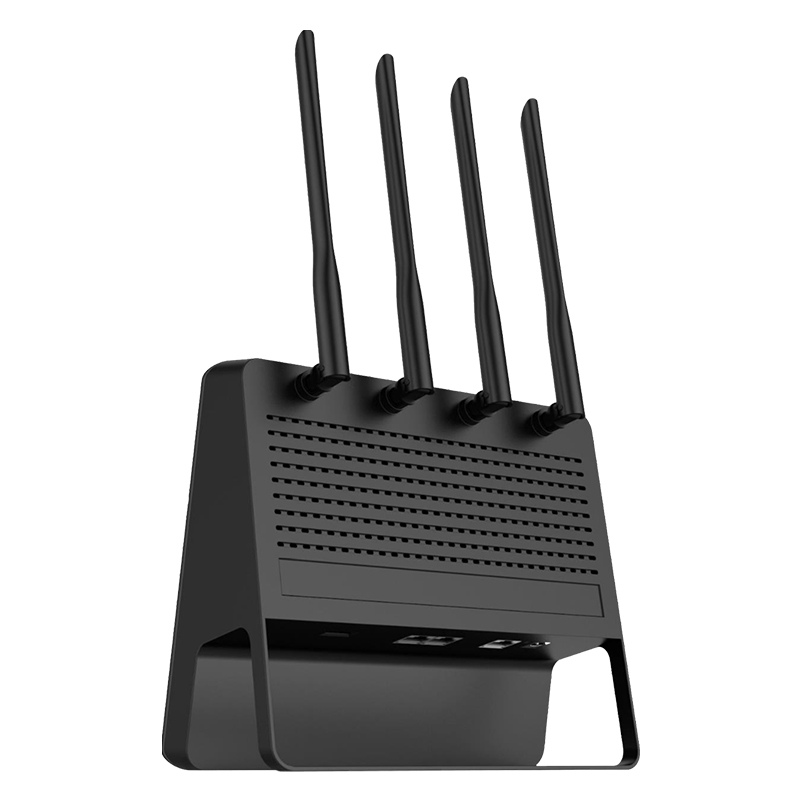

Wi-Fi6 AX1800：Z100AX-D（不主推）
Z100AX-D是一款WIFI6家用路由，通过WAN口访问互联网，再通过无线WiFi 6及1000Mbps 有线局域网分享互联网网络。
相关标准规范:
l USB3.0/USB2.0总线标准
l IEEE802.11n/g/b/a/ac/ax
l IEEE802.3/802.3u/802.ab
|
网口 |
WAN口 1个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
LAN口 3个，1000Mbps支持自动翻转（Auto MDI/MDIX） 符合IEEE 802.3/802.3u/802.ab |
|
|
USB接口 |
USB3.0接口1个 |
|
电源接口 |
DC5.0*2.1MM接口 |
|
按键 |
复位按键 1个，MESH按键1个 |
|
天线 |
全向5dbi 2.4G天线两根，外置 |
|
全向5dbi 5.8G天线两根，外置 |
|
SYS LED |
1.开机过程亮红灯，开机完成，灭红灯亮绿灯 |
|
处理器 |
MT7621A MIPS双核CPU，880MHZ主频 |
|
WIFI芯片 |
MT7905DAN+MT7975DN IEEE 802.11n/g/b/a/ac/ax,最高速率1800Mbps |
|
内存 |
DDR3 256MB |
|
闪存 |
Nor Flash 16MB |
|
NAND Flash 128MB(可选) |
|
|
测试条件 |
最小值 |
额定值 |
最大值 |
单位 |
|
工作电压 |
T A = 25°C |
6 |
12 |
14 |
V |
|
绝对工作电压 |
T A = 25°C |
5.5 |
|
16 |
V |
|
工作电流 |
VIN=12V，T A = 25°C |
0.6 |
0.8 |
1 |
A |
请使用ZBT标配的电源适配器给本产品供电，如未使用ZBT标配电源供电，请严格按照以上电源规格参数要求给本产品供电，否则会损坏产品。如使用电池或车载电源供电，请一定做好防静电、防浪涌对策。
|
|
模式说明 |
指标参数 |
单位 |
|
EVM指标 |
802.11B 11Mbps |
≤ -1 5 dB |
dBm |
|
802.11G 54 Mbps |
≤ -25 dB |
dBm |
|
|
802.11N HT20@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11N HT40@ MCS7 |
≤ -28 dB |
dBm |
|
|
802.11AC VHT20@ MCS8 |
≤ -30 dB |
dBm |
|
|
802.11AC VHT40@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AC VHT80@ MCS9 |
≤ -32 dB |
dBm |
|
|
802.11AX HE20@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE40@MCS 11 |
≤ -35 dB |
dBm |
|
|
802.11AX HE80@MCS 11 |
≤ -35dB |
dBm |
兼容IEEE 802.11 b/g/n/ac/ax ；支持20MHz, 40MHz,调制方式1024-QAM / OFDMA,采用2T2R MU-MIMO 天线技术，最高连接速率高达573.5Mbps。以下是2.4G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
2484 |
|
2412 |
MHz |
|
接收灵敏度 |
802.11B 11Mbps |
-86 |
-87 |
-88 |
dBm |
|
802.11G 54 Mbps |
-69 |
-71 |
-73 |
dBm |
|
|
802.11N HT20@ MCS7 |
-67 |
-69 |
-71 |
dBm |
|
|
802.11N HT40@ MCS7 |
-65 |
-67 |
-69 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
-63 |
-65 |
-67 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
-61 |
-63 |
-65 |
dBm |
|
|
802.11AX HE20@MCS11 |
-62 |
-64 |
-66 |
dBm |
|
|
802.11AX HE40@MCS11 |
-60 |
-62 |
-64 |
dBm |
|
|
发射功率 |
802.11B 11Mbps |
22 |
21 |
20 |
dBm |
|
802.11G 54 Mbps |
20 |
19 |
18 |
dBm |
|
|
802.11N HT20@ MCS7 |
19 |
18 |
17 |
dBm |
|
|
802.11N HT40@ MCS7 |
19 |
18 |
17 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
18 |
17 |
16 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
18 |
17 |
16 |
dBm |
|
|
802.11AX HE20@MCS11 |
17 |
16 |
15 |
dBm |
|
|
802.11AX HE40@MCS11 |
17 |
16 |
15 |
dBm |
WIFI 5.8G
兼容IEEE 802.11 a/ac/ax，持20MHz, 40MHz, 80MHz, 调制方式1024-QAM / OFDMA,采用2T2R MU-MIMO 天线技术，最高连接速率高达1201Mbps。以下是5.8G WIFI的工频频率、接收灵敏度、发射功率的说明。
|
|
说明 |
最大值 |
额定值 |
最小值 |
单位 |
|
工作频率 |
|
5825 |
|
5180 |
MHz |
|
接收灵敏度 |
802.11G 54 Mbps |
-69 |
-71 |
-73 |
dBm |
|
802.11N HT20@ MCS7 |
-67 |
-69 |
-71 |
dBm |
|
|
802.11N HT40@ MCS7 |
-65 |
-67 |
-69 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
-63 |
-65 |
-67 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
-61 |
-63 |
-65 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
-59 |
-61 |
-63 |
dBm |
|
|
802.11AX HE20@MCS 11 |
-57 |
-59 |
-61 |
dBm |
|
|
802.11AX HE40@MCS 11 |
-55 |
-57 |
-59 |
dBm |
|
|
802.11AX HE80@MCS 11 |
-53 |
-55 |
-57 |
dBm |
|
|
发射功率 |
802.11G 54 Mbps |
20 |
19 |
18 |
dBm |
|
802.11N HT20@ MCS7 |
19 |
18 |
17 |
dBm |
|
|
802.11N HT40@ MCS7 |
18 |
17 |
16 |
dBm |
|
|
802.11AC VHT20@ MCS8 |
18 |
17 |
16 |
dBm |
|
|
802.11AC VHT40@ MCS9 |
17 |
16 |
15 |
dBm |
|
|
802.11AC VHT80@ MCS9 |
16 |
15 |
14 |
dBm |
|
|
802.11AX HE20@MCS 11 |
18 |
17 |
16 |
dBm |
|
|
802.11AX HE40@MCS 11 |
17 |
16 |
15 |
dBm |
|
|
802.11AX HE80@MCS 11 |
16 |
15 |
14 |
dBm |
|
重量（KG） |
TBD |
|
|
外壳尺寸 |
L*W*H=204*182.2*75.48MM |
|
|
配色 |
黑色 |
|
|
配件 |
电源适配器 |
12V/1A 1PCS |
|
说明书 |
1PCS |
|
|
合格证 |
1PCS |
|
|
网线 |
8P8C网线 1PCS |
|
|
工作温度 |
0℃ 到 40℃ |
|
存储温度 |
-40℃到 70℃ |
|
工作湿度 |
10% 到 90%RH 不凝结 |
|
存储湿度 |
5% 到 90%RH 不凝结 |
|
默认IP |
192.168.1.1 |
|
用户名/密码 |
root/admin |
|
2.4G SSID |
WIFI6-XXXXXX (X为MAC地址后6位)，默认无密码 |
|
5.8G SSID |
WIFI6-5G-XXXXXX (X为MAC地址后6位)，默认无密码 |
以上为产品的常规默认配制信息，采用我司OS固件或OPENWRT固件 WIFI SSID可能会有不同，但本产品的默认IP与WEB登陆名与密码不变，其他详细软件功能请查阅产品说明。
采用独立WIFI6芯片，MT7905DAN与MT7975DN，速率高达1800Mbps
采用高速256MB DDR3，搭配16MB Nor Flash
1WAN+3LAN 1000M自适应网口,支持自动翻转（Auto MDI/MDIX）..
支持“一键刷机模式”，即长按复位按键可进入拯救刷机模式...
支持USB3.0接口，可用于扩展USB存储
外置高增益WIFI天线，无线信号360度无死角
